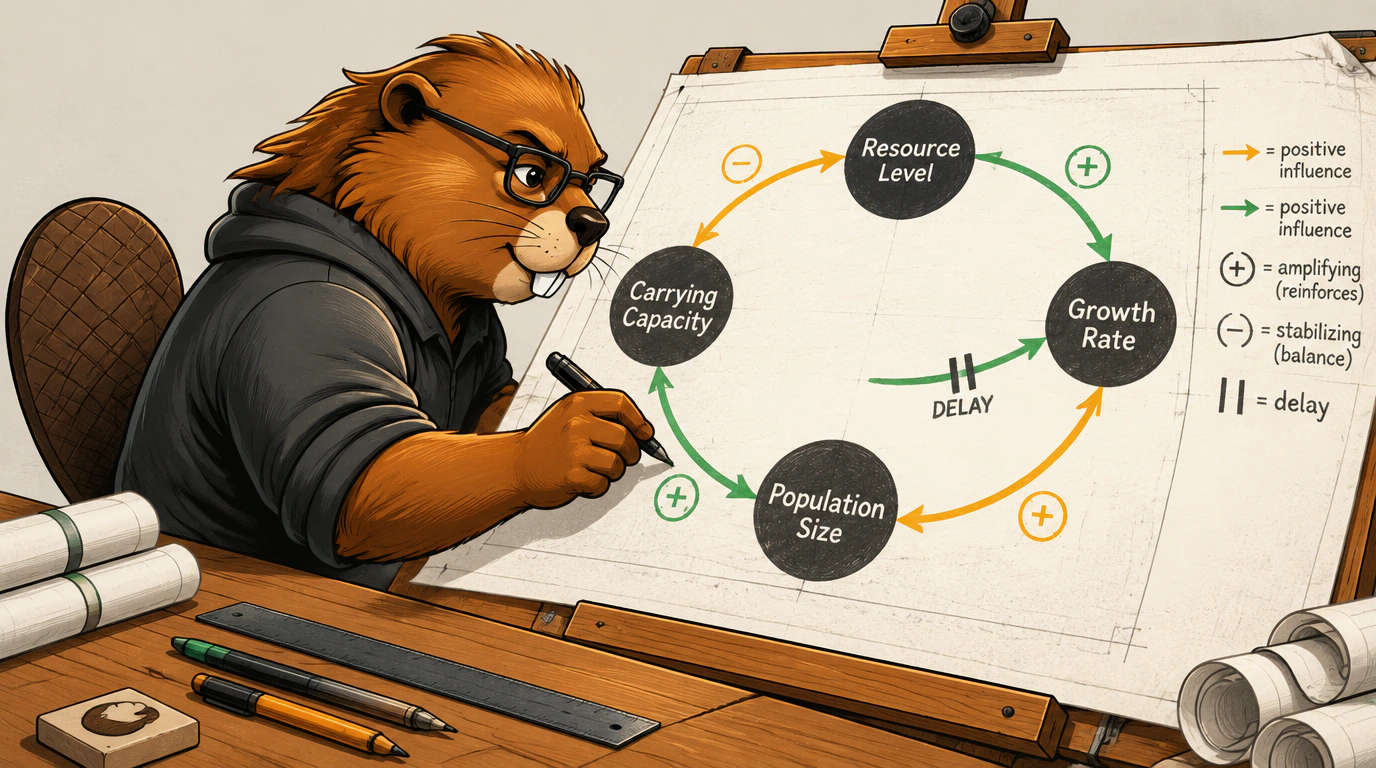

Графический язык системных диаграмм

Назначение метода и границы применимости

Попытка удержать сложную динамическую проблему в голове почти всегда приводит к когнитивной перегрузке. Наш рабочий объем оперативной памяти ограничен, поэтому сознание стремится упростить ситуацию, вычеркивая «второстепенные» детали и сводя многомерный процесс к плоской линейной цепочке. В результате мы упускаем контуры обратной связи и задержки во времени, принимая ложные решения.

Графический язык системных диаграмм — это мощная технология визуализации структуры процессов, позволяющая перенести невидимые взаимосвязи на бумагу. Метод применим для анализа организационных кризисов, оптимизации бизнес-процессов, распутывания межличностных конфликтов и проектирования новых систем. Он преобразует запутанный клубок симптомов в прозрачную карту причинно-следственных контуров.

Диагностические критерии и предпосылки

Прежде чем браться за карандаш, важно принять базовые правила системного картирования:

1. Позиция главного героя: модель строится на основе вашего личного опыта, ощущений и наблюдаемых фактов («вы — главный герой модели»). Не пытайтесь рисовать абстрактную энциклопедическую истину: фиксируйте реальность так, как вы в ней участвуете.
2. Четкая прагматическая цель: диаграмма строится не ради украшения отчета, а для ответа на конкретный вопрос: «Почему этот процесс регулярно дает сбой?» или «В какой точке необходимо приложить рычаг?».

Пошаговый алгоритм построения диаграммы обратной связи

Шаг 1. Определение фокуса, цели и границ моделирования

• Сформулируйте исследуемую проблему в виде нежелательного повторяющегося паттерна поведения.
• Очертите жесткие границы системы: определите круг ключевых участников и временной горизонт анализа (недели, месяцы, годы).

Шаг 2. Выделение ключевых переменных

• Выделите 4–7 основных факторов, определяющих динамику ситуации.
• Особое внимание уделите динамическим переменным — показателям, которые могут расти или убывать (уровень доверия, объем заказов, усталость, стресс, выручка).
• Если вы включаете статичные, неизменные элементы, четко сформулируйте, какую смысловую роль они играют в вашей ментальной модели.

Шаг 3. Сопряжение элементов в контуры и маркировка задержек

• Соедините переменные направленными стрелками влияния, задавая себе вопрос: «Если показатель А растет, как это меняет показатель Б?».
• Замкните контуры: проследите, как изменение переменной Б через цепочку промежуточных звеньев возвращается к показателю А.
• Определите тип контура:
  • Обозначьте знаком (+) усиливающую петлю, если воздействие разгоняет систему в том же направлении (рост порождает еще больший рост).
  • Обозначьте знаком (-) уравновешивающую петлю, если воздействие противодействует отклонению и стабилизирует норму.
• Обозначьте временные задержки: на стрелках связей, где реакция наступает не сразу, поставьте знак задержки (две параллельные поперечные черточки — «задержка во времени»).

Типичные ошибки и побочные эффекты

1. Избыточная детализация: попытка внести в диаграмму десятки второстепенных факторов, превращающая схему в непроходимую «паутину».
2. Разрыв контуров: составление тупиковых цепочек со стрелками в никуда вместо замыкания петель обратной связи.
3. Игнорирование фактора времени: отсутствие отметок о временных задержках, создающее ложную иллюзию мгновенного отклика.
