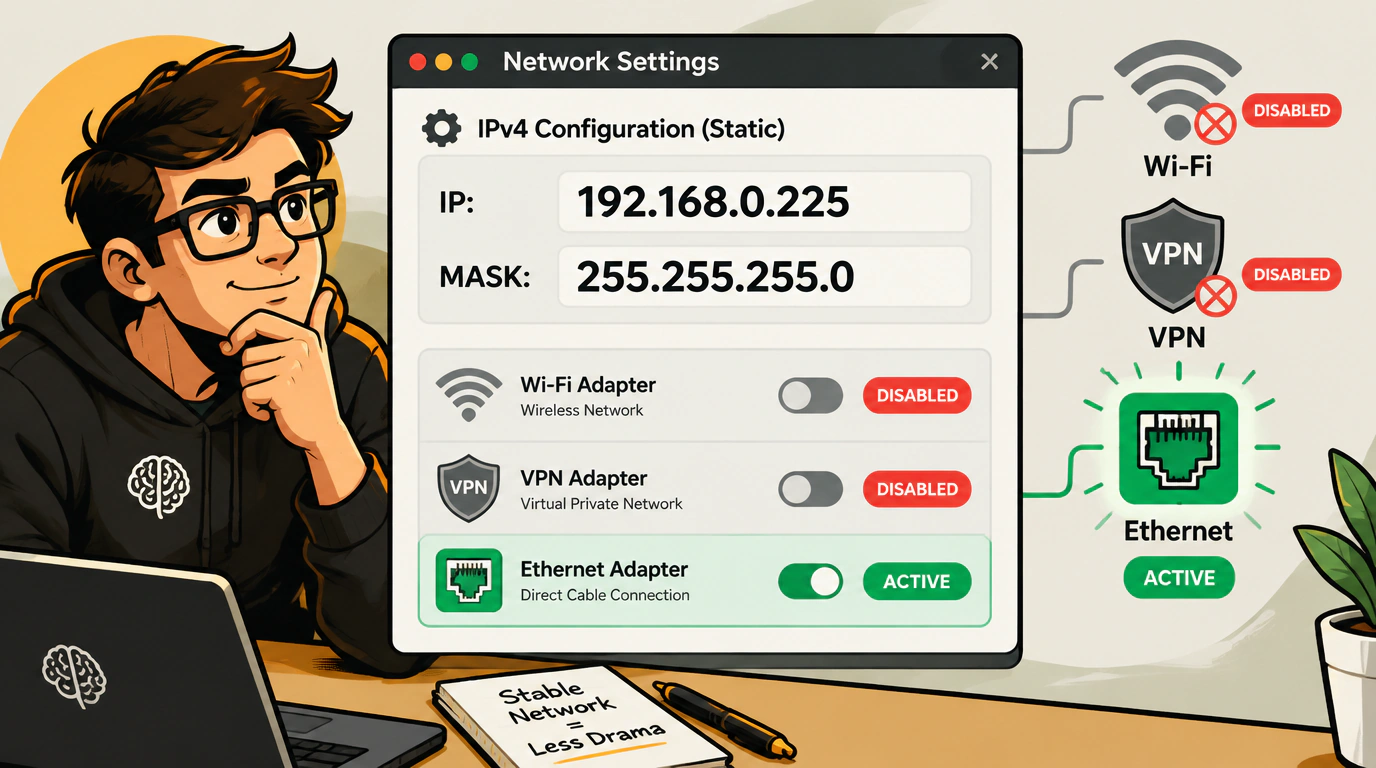

Подготовка сетевой карты ПК и окружения к прошивке

Инженерная цель и исходные требования

Цель этого этапа — правильно сконфигурировать сетевое окружение на компьютере под управлением Windows, чтобы загрузчик микророутера TP-Link TL-MR3020 v3 смог обнаружить TFTP-сервер и корректно принять файл прошивки Pulpstone OpenWrt.

Для работы потребуется:

• Компьютер или ноутбук под управлением Windows (наличие встроенной сетевой карты Ethernet обязательно);
• Качественный патч-корд RJ45 для прямого соединения ПК с роутером;
• Кабель питания USB-microUSB (питание подается от порта USB компьютера или отдельного адаптера 5В);
• Дистрибутив утилиты TFTPD32 или TFTPD64 (в зависимости от разрядности Windows);
• Бинарный файл прошивки Pulpstone OpenWrt для TL-MR3020 v3.

Пошаговый алгоритм выполнения

Шаг 1. Отключение сторонних сетевых интерфейсов

1. Нажмите комбинацию клавиш Win + R на клавиатуре, введите команду ncpa.cpl и нажмите Enter. Откроется окно «Сетевые подключения».
2. Найдите активный адаптер беспроводной сети Wi-Fi, щелкните по нему правой кнопкой мыши и выберите пункт Отключить. Это необходимо, чтобы операционная система не перенаправляла сетевые пакеты через интернет-роутер.
3. Проверьте список на наличие виртуальных адаптеров сторонних программ (VMware Virtual Ethernet, VirtualBox Host-Only Adapter, TAP-Windows Adapter от VPN). Если они активны, временно отключите каждый из них через правый клик мышью.

Шаг 2. Настройка статического IP-адреса проводной карты

1. В окне «Сетевые подключения» найдите основной проводной адаптер (обычно называется «Ethernet» или «Подключение по локальной сети»).
2. Кликните по нему правой кнопкой мыши и перейдите в Свойства.
3. В списке компонентов выделите строку IP версии 4 (TCP/IPv4) и нажмите кнопку Свойства.
4. Переключите селектор с «Получить IP-адрес автоматически» на положение «Использовать следующий IP-адрес».
5. Заполните параметры строго следующими значениями:
   • IP-адрес: 192.168.0.225
   • Маска подсети: 255.255.255.0
   • Поля «Основной шлюз» и «DNS-серверы» оставьте полностью пустыми.
6. Нажмите ОК в окне свойств протокола, затем ОК в основном окне сетевой карты для применения настроек.

Шаг 3. Подготовка рабочего каталога утилиты TFTPD

1. Создайте в корне диска C:\ чистую рабочую папку, например C:\tftp\. Не используйте русские буквы или пробелы в названии папки.
2. Распакуйте в эту директорию исполняемые файлы программы TFTPD (например, tftpd32.exe или tftpd64.exe).
3. Поместите в эту же папку скачанный файл прошивки Pulpstone OpenWrt для MR3020 v3.
4. Переименуйте файл прошивки: исходное длинное имя pulpstonetplink_tl-mr3020-v3-squashfs-tftp-recovery-rev2.bin необходимо заменить на строго фиксированное имя tp_recovery.bin.

Точки верификации и контрольные тесты

• В окне «Сетевые подключения» у адаптера Ethernet отображается статус «Сетевой кабель не подключен» (если роутер пока обесточен) или «Идентификация / Неопознанная сеть» (при включенном проводе).
• При вызове командной строки (cmd) и вводе команды ipconfig проводной адаптер возвращает: IPv4-адрес: 192.168.0.225, Маска подсети: 255.255.255.0.
• В папке C:\tftp\ находятся ровно два основных файла: tftpd32.exe (или 64) и tp_recovery.bin.

Типовые ошибки шага и их нейтрализация

Итог и готовность к следующему этапу

Сетевая среда полностью изолирована и подготовлена. Компьютер настроен на ожидание аварийного запроса от загрузчика роутера, а прошивочный файл готов к отправке по протоколу TFTP.
